Audio y Refrigeración: Dando Vida y Frescor al Proyecto
Una vez que tuvimos imagen, surgieron dos nuevos desafíos: el sonido y el calor. ¿De qué sirve una consola retro si no puedes escuchar los «pew-pew» o si se sobrecalienta en medio de una partida?
Potenciando el Sonido
El sistema de audio original presentaba dos problemas clave:
El altavoz original era una basura: Apenas se escuchaba,
Problemas de conexión: No teníamos una forma directa de enviar el audio desde el jack de la placa base al conector SCART.
Nuestra solución fue crear un sistema de audio 2.0 a medida, reutilizando componentes y añadiendo un poco de magia.
El Corazón del Sistema: Amplificador PAM8403
Para darle la potencia necesaria, optamos por un pequeño amplificador PAM8403. Este pequeño circuito nos permitiría manejar dos canales de audio (estéreo) y dar vida a los altavoces.

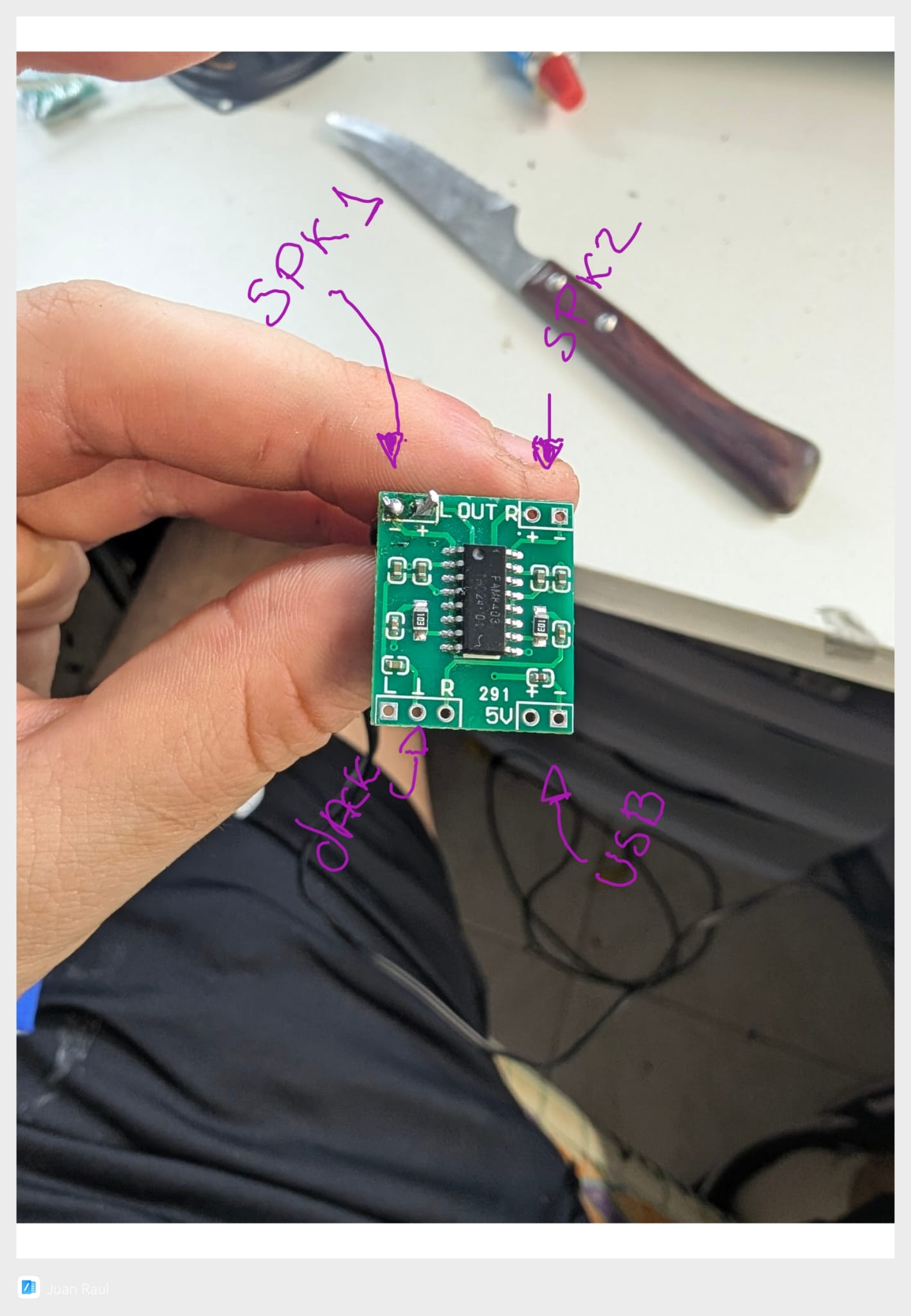

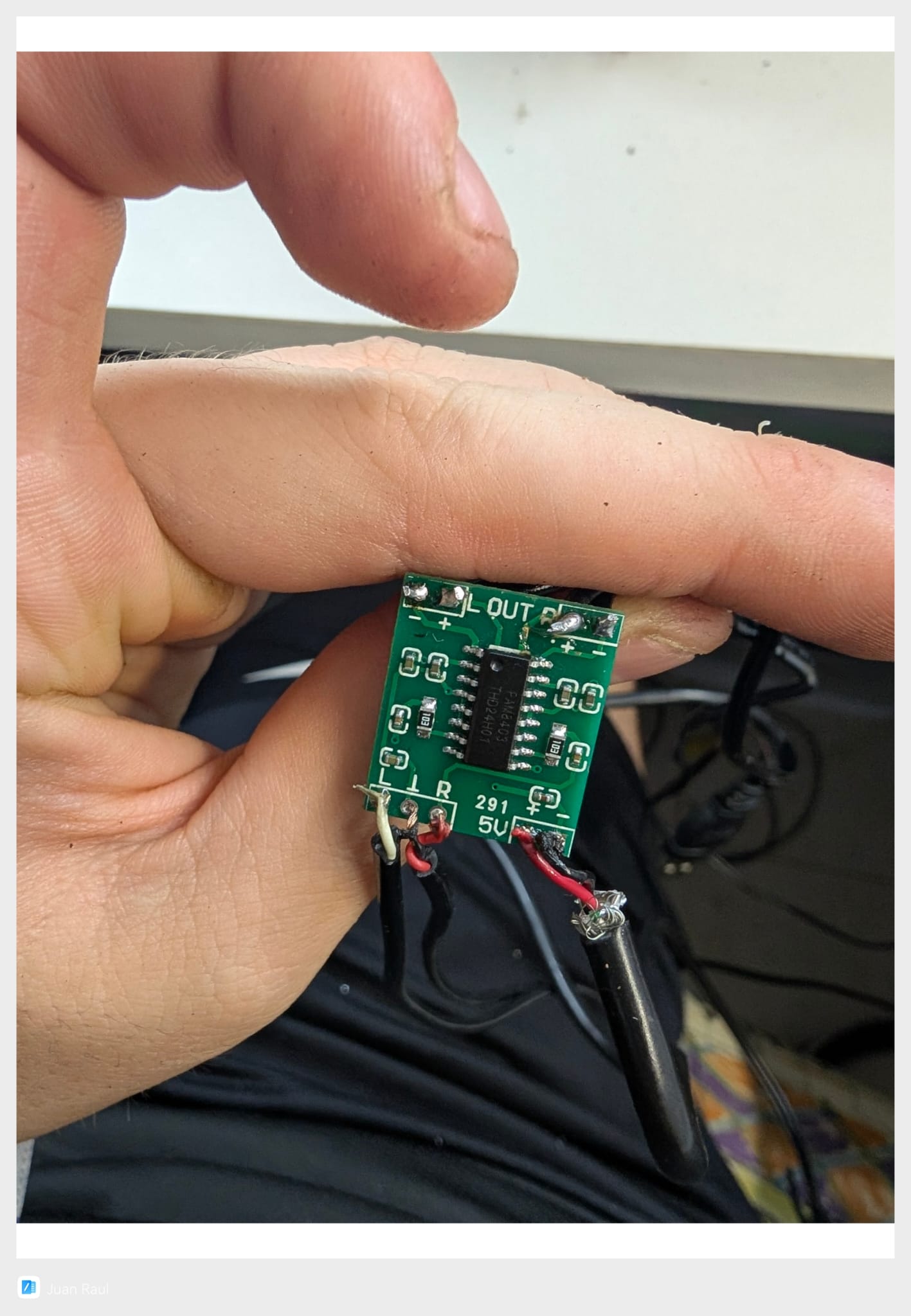

El montaje fue sencillo, conectando la entrada de audio desde el jack de la placa base y las salidas a nuestros dos altavoces, como muestra el diagrama.
Colocación Estratégica de Altavoces
Para conseguir un sonido estéreo, distribuimos los altavoces de forma ingeniosa:

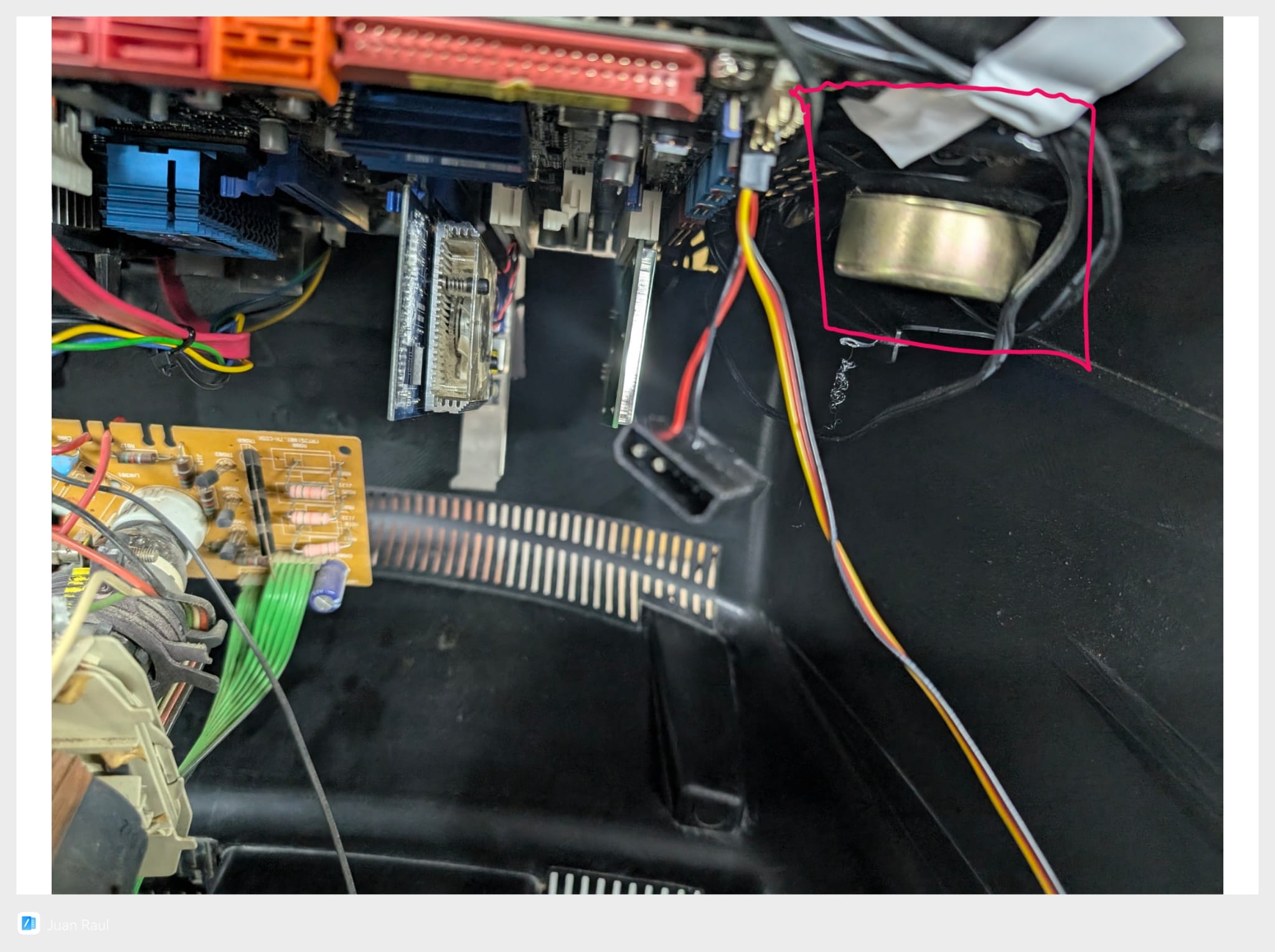

Altavoz original: Lo reinstalamos en su ubicación original. Como se ve en la imagen, lo pegamos y lo sujetamos temporalmente con cinta.
Nuevo altavoz: Encontramos un hueco perfecto en la parte superior de la carcasa.
(Al final ambos altavoces fueron pegados con pegamento en sus nuevas ubicaciones)
El resultado final fue un sistema de sonido compacto y perfectamente integrado.
Para alimentarlo, usamos una solución simple y elegante: un puerto USB de 5V de la propia placa base.
Manteniendo la Calma: Sistema de Ventilación
Las primeras pruebas revelaron un problema: el calor , que aunque no era mucho despues de largas sesiones de juego podria ser un problema . El interior del televisor se estaba convirtiendo en un horno, ya que el aire caliente generado por el PC no tenía una salida eficiente.
Decidimos tomar cartas en el asunto e instalar un sistema de ventilación activa.
El Plan: Un Ventilador de Extracción

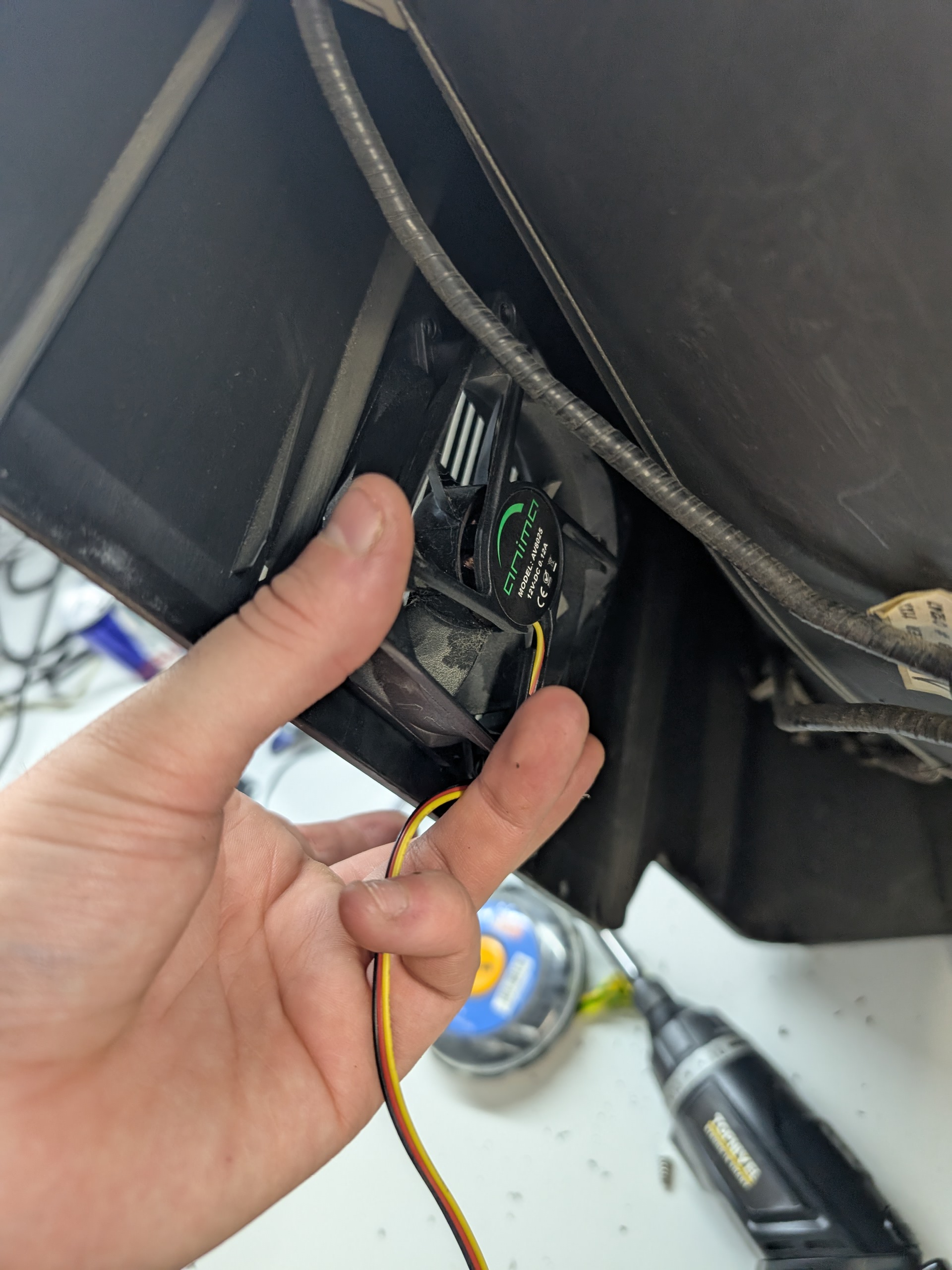

Aprovechando unas rejillas de ventilación existentes en el lateral de la carcasa, planeamos instalar un ventilador que extrajera activamente el aire caliente del interior.
Manos a la Obra

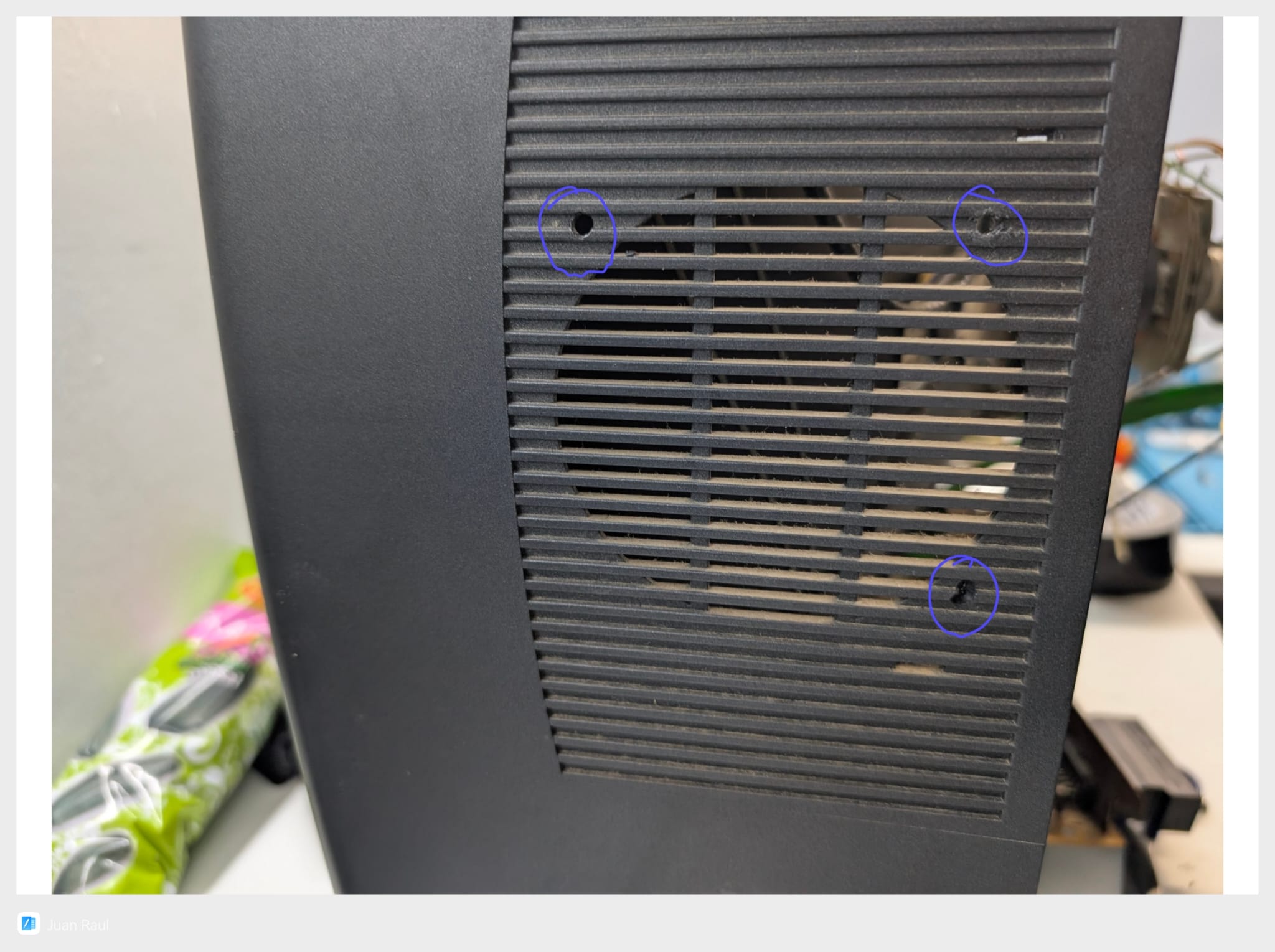

Con la ayuda de nuestra fiel Dremel, marcamos y perforamos los agujeros necesarios para atornillar el ventilador. (Nota del constructor: hicimos tres agujeros por si acaso, pero al final solo necesitamos dos).

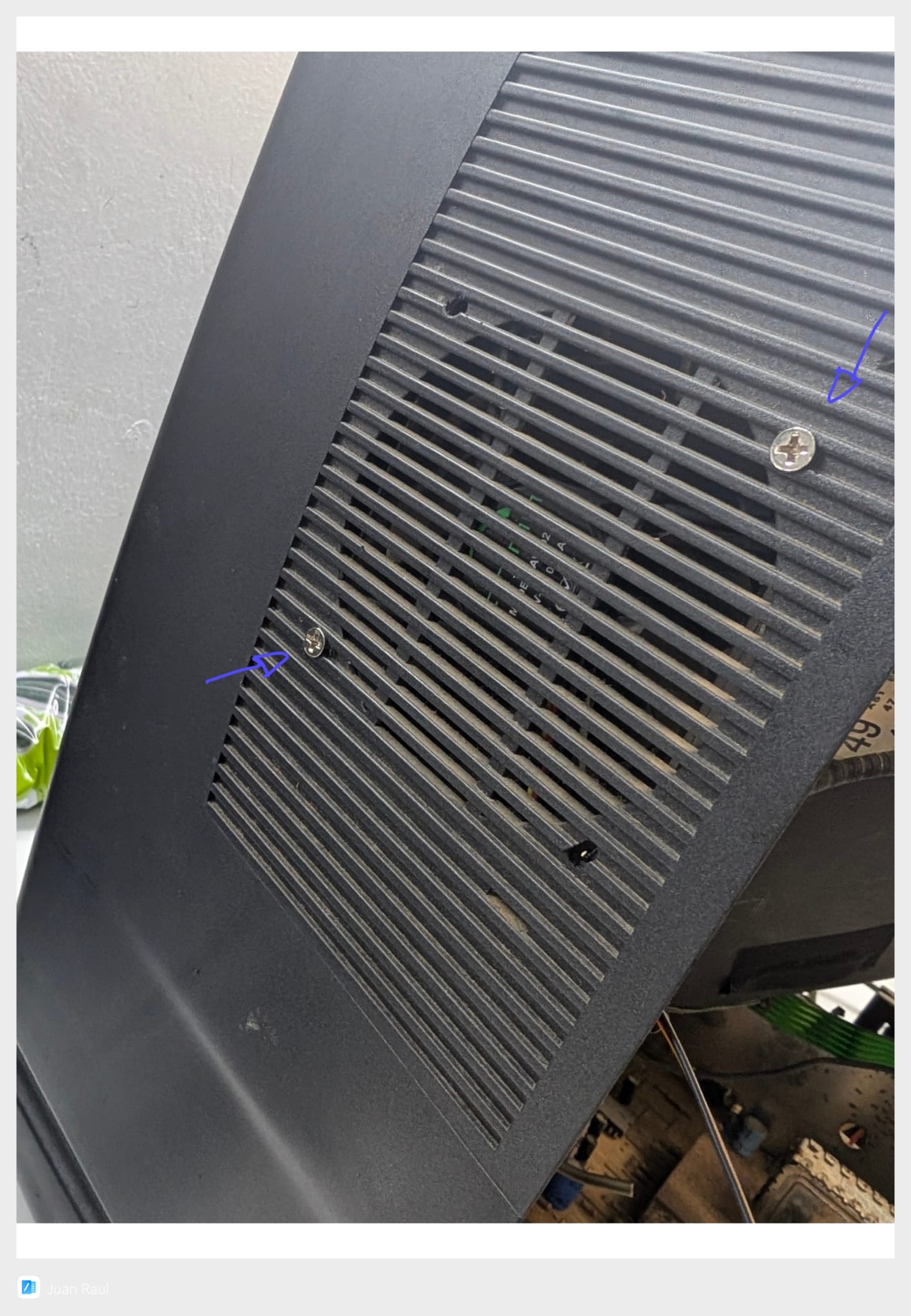

Y aquí está el resultado final: un ventilador perfectamente acoplado, listo para mantener los componentes a una temperatura óptima durante las largas sesiones de juego.
