La Primera Chispa: Llevando la Señal de Vídeo al CRT
Con la placa base ya instalada, nos enfrentamos a uno de los mayores retos del proyecto: ¿cómo conectar un PC moderno a un televisor de los 90? Era un auténtico choque de generaciones tecnológicas.
El Puente Entre Dos Mundos: El Adaptador
El problema era claro:
El PC: Ofrecía una salida de vídeo compuesto (AV).
El Televisor: Solo tenía una entrada SCART (Euroconector).
La solución fue un adaptador que hiciera de traductor entre ambos mundos: un conversor de SCART a AV (RCA). Este pequeño dispositivo sería la clave para enviar la señal de vídeo desde la tarjeta gráfica directamente al corazón del tubo de rayos catódicos.
Ajustes en la carcasa
Como era de esperar, los conectores modernos no encajaban en los huecos antiguos. Tuvimos que hacer un par de modificaciones:

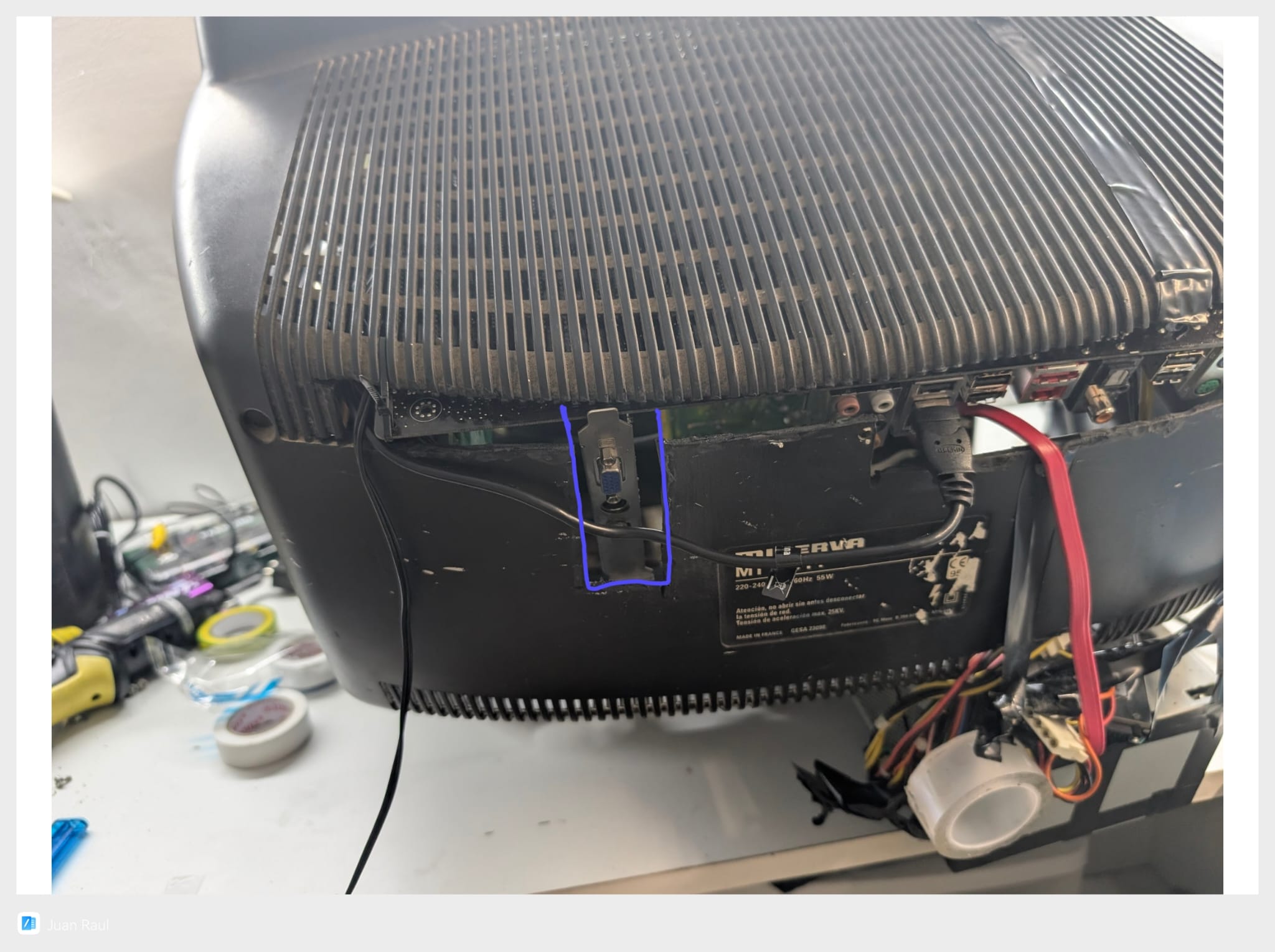

Salida de la tarjeta gráfica: La ranura original era demasiado pequeña para el conector de vídeo, así que tuvimos que agrandarla.

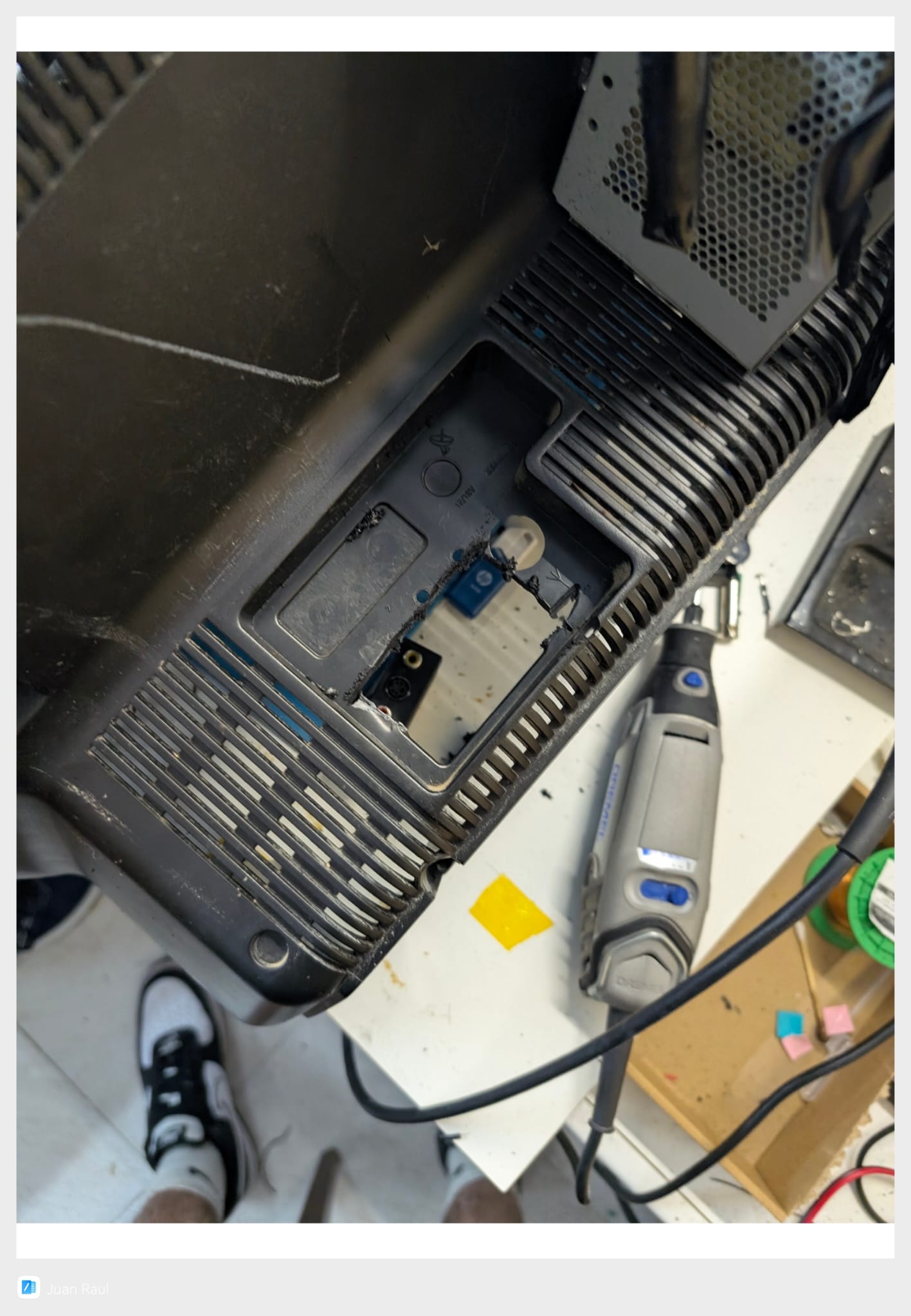

Puerto SCART: El propio adaptador SCART era demasiado voluminoso y tampoco entraba en el hueco, por lo que también tuvimos que ampliarlo.
¡Tenemos señal!

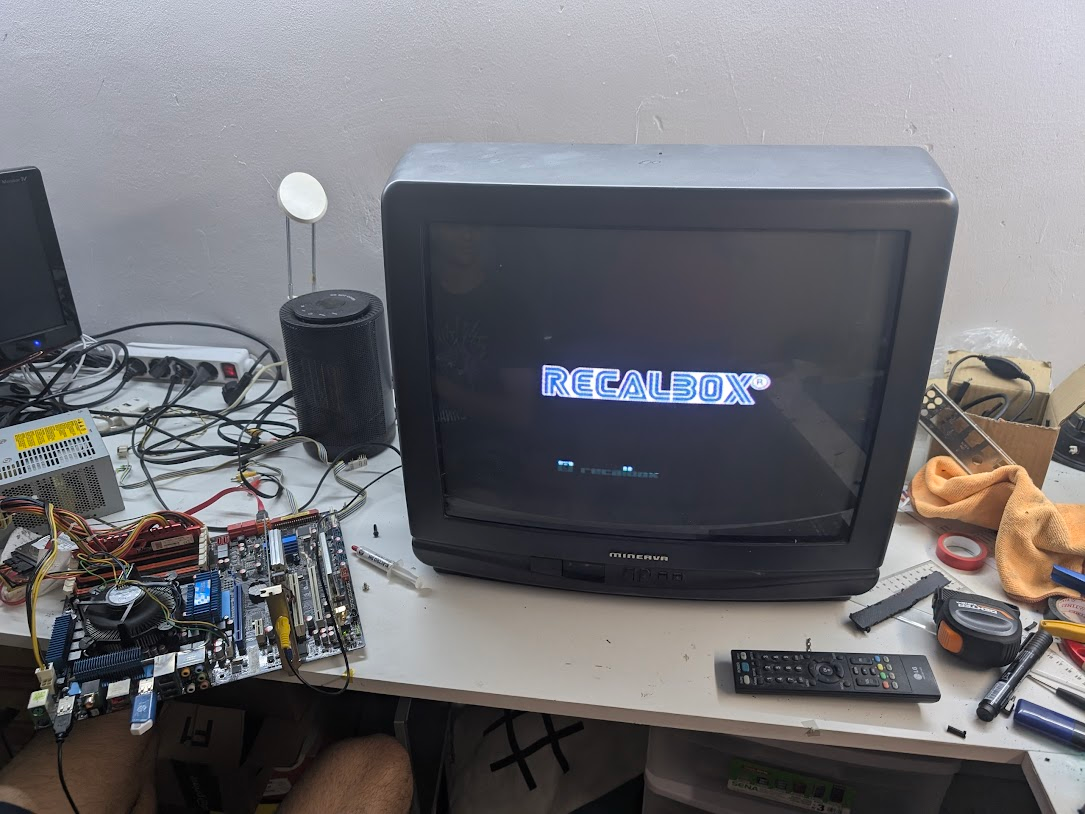

Tras los ajustes, llegó el momento de la verdad: la primera prueba de vídeo. El resultado fue un éxito. La pantalla mostro el arranque de Recalbox, la primera señal de que el proyecto iba por buen camino.
(Nota: En la foto, la placa está fuera porque aprovechamos para cambiarle la pasta térmica).
