El Corazón Eléctrico: Domando la Fuente de Alimentación
Con la placa y el vídeo resueltos, llegó el momento de dar energía a la bestia. El siguiente gran desafío fue encontrar un hogar para la fuente de alimentación (PSU). Aunque la tele es grande, el interior estaba ya lleno de cosas
Un Hogar Inesperado: Pensando «Fuera de la Caja»
El problema: La fuente de alimentación ATX era un gigante que no cabía en el delicado ecosistema interior.
La solución: ¡Pensar «fuera de la caja», literalmente! Decidimos montarla en el exterior, aprovechando el espacio libre en la parte trasera.

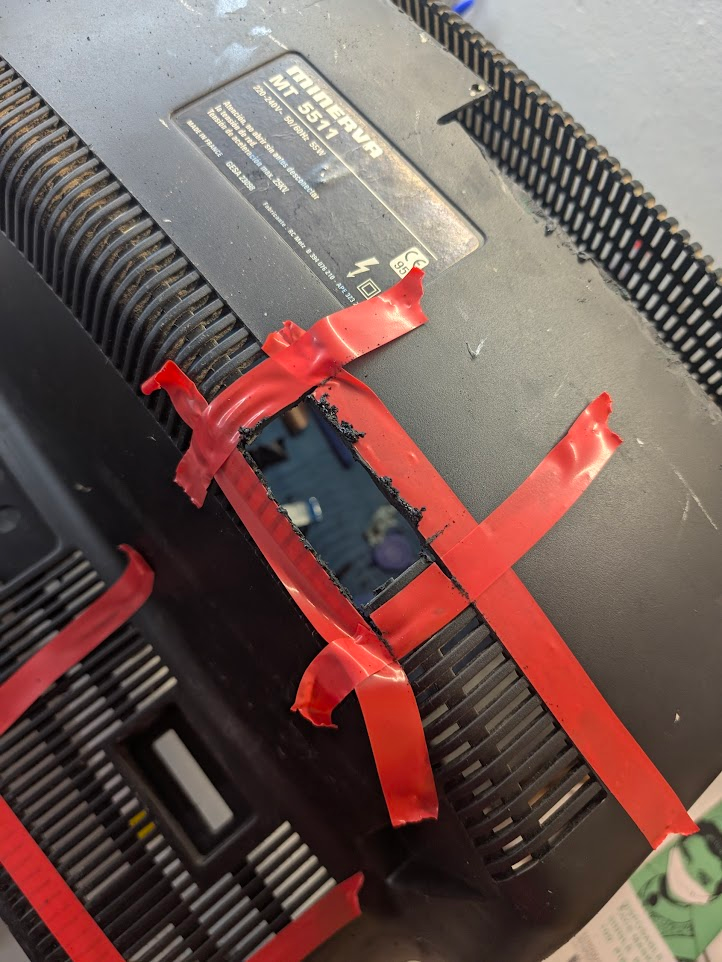

El portal: Para conectar la fuente a la placa base, abrimos un nuevo portal en la carcasa para pasar todo el cableado.

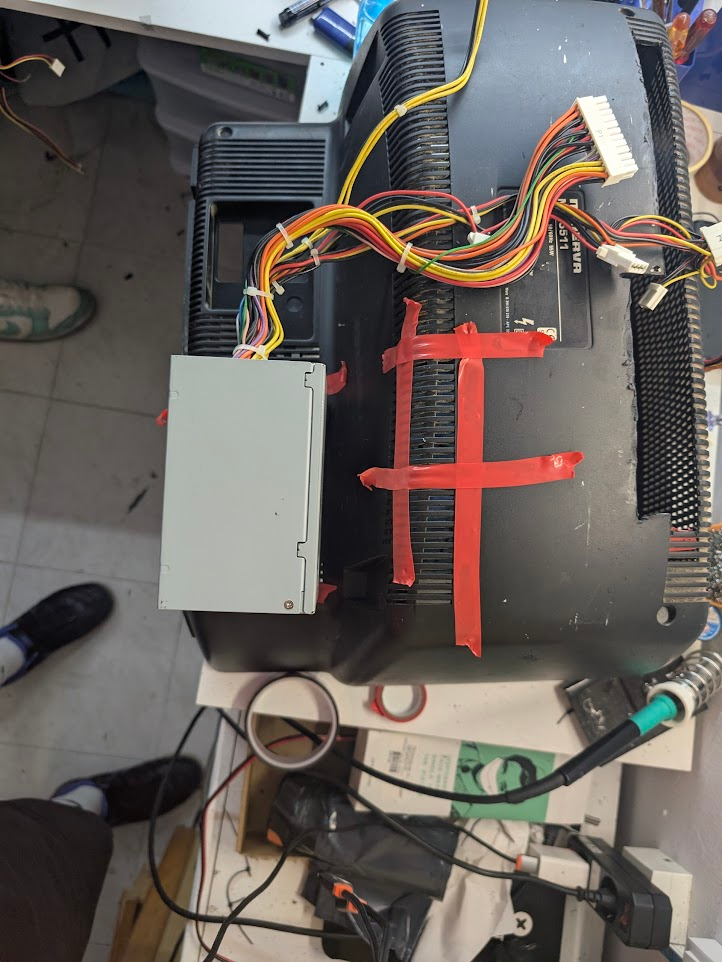

Sujeción inicial: Recurrimos a la siempre fiable cinta de doble cara para una fijación provisional. ¡Un clásico!
Problemas con el cable de 24 pines

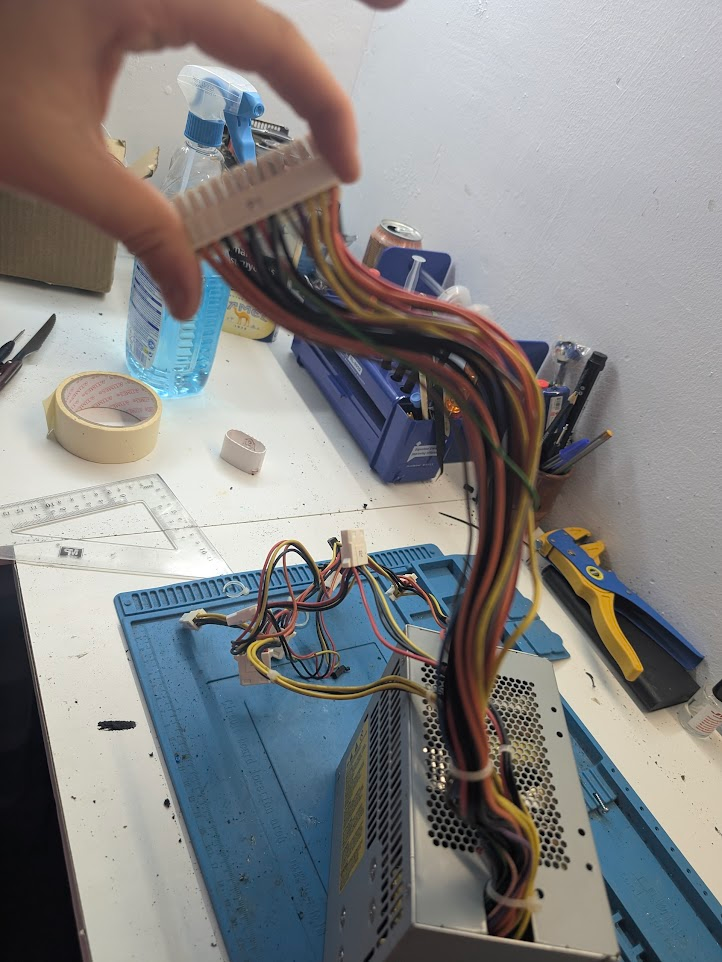

Pero cuando todo parecía ir bien… surgió un nuevo problema: el conector de 24 pines de la fuente era demasiado corto y no llegaba a la placa base.

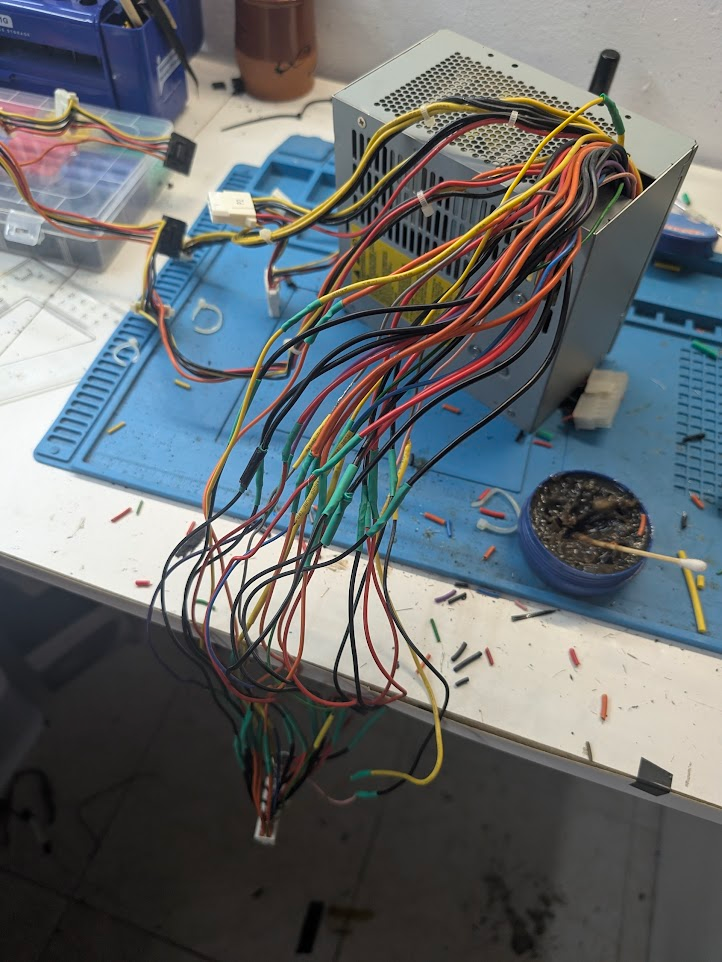

Por suerte, no hay nada que un soldador y unos tubos termoretráctiles no puedan arreglar. Con mucha paciencia, cortamos cada uno de los 24 cables y los alargamos empalmando un nuevo tramo.
Montaje provisional y gestión de cables
Con los cables ya alargados, pudimos continuar con el montaje.

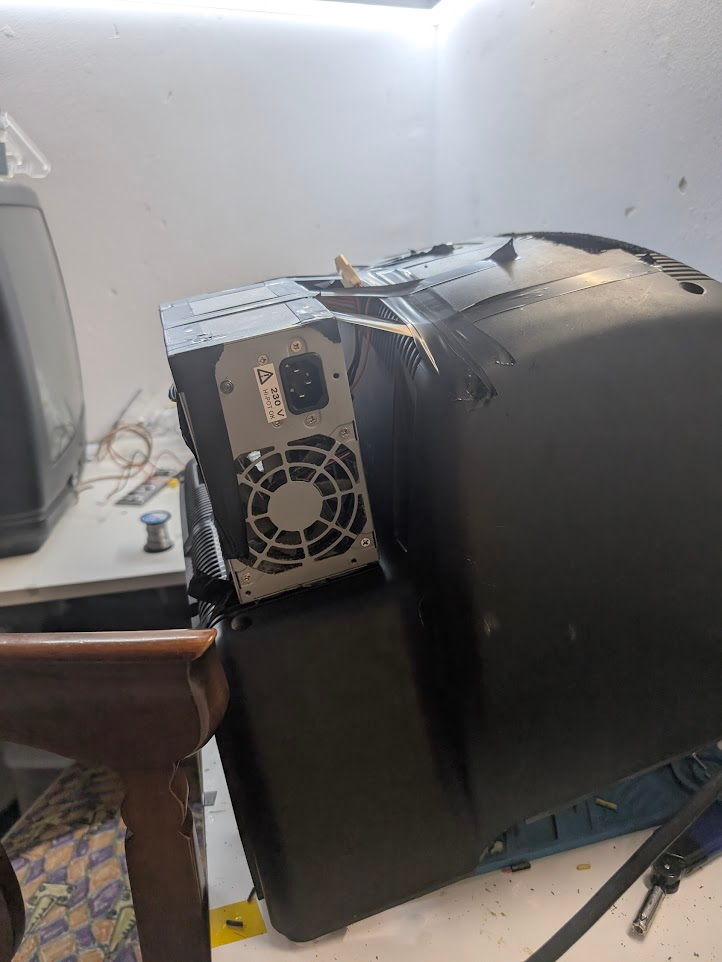

Fuente de alimentación: La sujetamos de manera «clandestina» y provisional con cinta aislante.

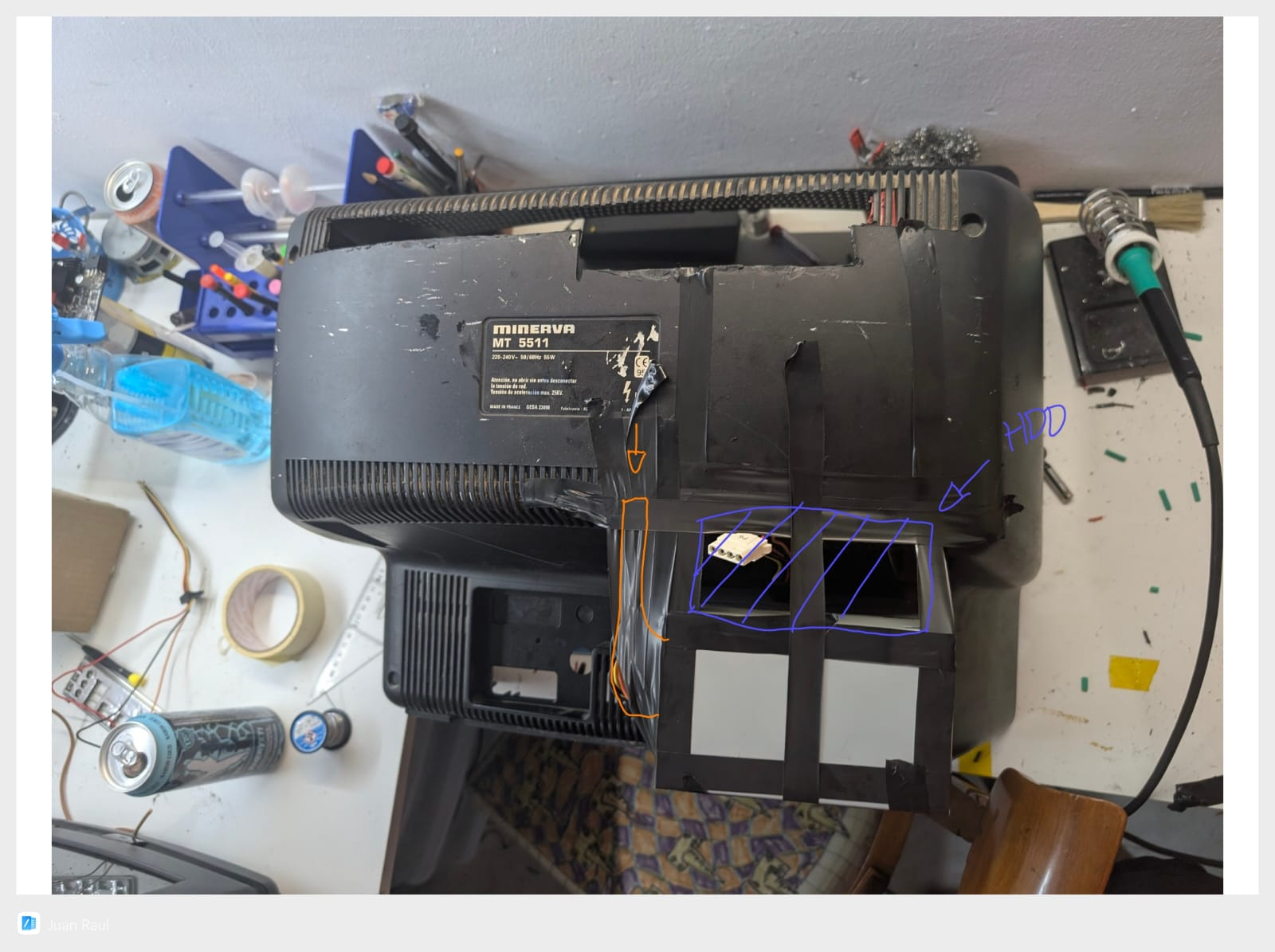

Disco duro y cables: En la siguiente imagen se ve la ubicación temporal del disco duro (azul) y la ruta de los cables de la fuente hacia el interior (naranja).

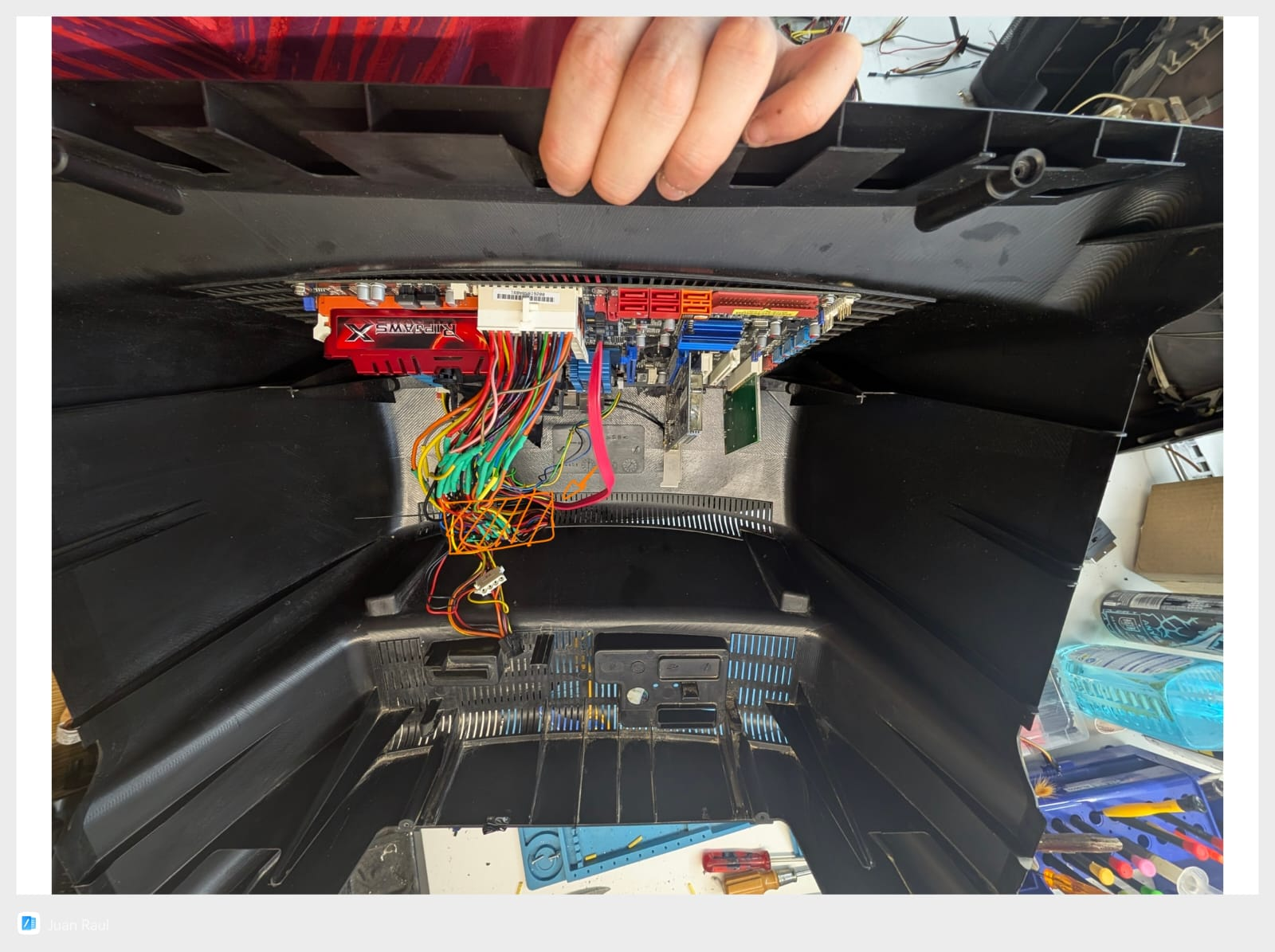

Aquí se aprecia el interior del televisor con la placa ya instalada y cómo los cables de la fuente (naranja) entran a través del recorte que hicimos.

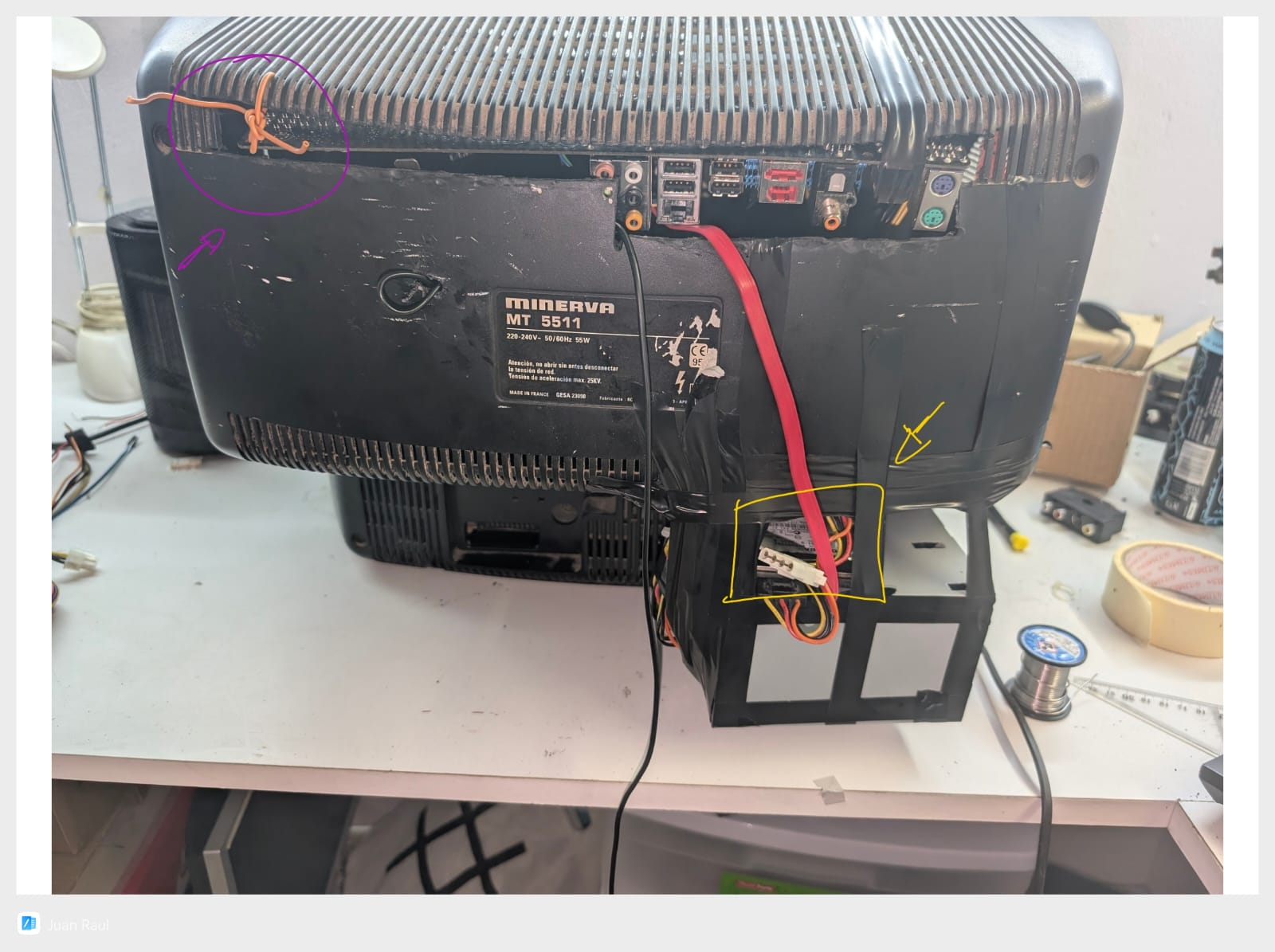

Finalmente, el disco duro en su sitio (amarillo). Y sí, como se puede ver, nos quedamos sin bridas y tuvimos que improvisar con un cable (morado).
